1000/1150 kVA distributivna transformatorska trafostanica-13,8/0,48 kV|SAD 2025

01 General

1.1 Opis projekta

Trafostanica 1000/1150 kVA je isporučena u Ameriku 2025. godine. Nazivna snaga transformatora je 1000/1150 kVA sa KNAN/KNAF hlađenjem. Primarni napon je 13,8 kV sa ±2*2,5% opsega odvajanja (NLTC), sekundarni napon je 0,48GrdY/0,277 kV, formirali su vektorsku grupu Dyn1.

Transformator trafostanice 2000/2300 kVA je dizajniran da isporuči pouzdanu i efikasnu distribuciju energije za Junction House - 1. Transformator je napunjen sa FR3® dielektričnim fluidom, održivim i visokim{4}}izolacionim uljem koje poboljšava termičku stabilnost, produžava vijek trajanja opreme i pruža superiornu sigurnost okoliša u poređenju sa konvencionalnim mineralnim uljem.

Ključna sigurnosna komponenta ovog sistema je neutralni otpornik za uzemljenje od 5 ampera (NGR), koji ograničava struju kvara i štiti transformator od oštećenja tokom zemljospoja. NGR se prati preko strujnog transformatora omjera 5:5 (CT) s ocjenom tačnosti C10, osiguravajući precizno otkrivanje kvarova i zaštitu sistema.

Dizajniran za izdržljivost i usklađenost sa industrijskim standardima, ovaj transformator osigurava stabilnu isporuku energije uz prioritet sigurnosti, održivosti i operativne efikasnosti za Junction House - 1.

1.2 Tehnička specifikacija

Specifikacije transformatora 1000/1150 kVA trafostanice i list sa podacima

1.3 Crteži

1000/1150 kVA shema transformatora trafostanice crtež i veličina.

02 Proizvodnja

2.1 Jezgro

Jezgro trofaznog transformatora sa tri- kraka se obično konstruira od naslaganih laminiranih silikonskih čeličnih limova kako bi se minimizirali gubici vrtložnih struja i osigurala visoka magnetna efikasnost. Ovaj dizajn ima tri vertikalna kraka međusobno povezana gornjim i donjim jarmovima, osiguravajući uravnotežen magnetni put za trofazni fluks. Tehnika naslaganog{5}}laminiranja poboljšava mehaničku stabilnost, smanjuje gubitke bez{6}}opterećenja i poboljšava ukupne performanse transformatora. Njegova robusna i kompaktna struktura čini ga idealnim za-prijenos i distribuciju velike snage.

2.2 Namotavanje

NN namotaj:Izrađen od bakarne folije, čvrsto preslojen sa međuslojnom izolacijom, nudi odličnu čvrstoću na kratki spoj{0}} i termičke performanse.

VN namotaj:Izrađen sa izoliranom bakarnom žicom u sloju-tipa, osiguravajući pouzdanu izolaciju-do-okretanja za visoko-izdržljivost i mehaničku stabilnost.

2.3 Tenk

Spremnik služi kao zaštitno kućište, izrađeno od potpuno zavarenog valovitog čelika ili ojačanih ploča kako bi se osigurao strukturalni integritet uz maksimalnu disipaciju topline. Njegova površina je podvrgnuta pjeskarenju i više-slojnom anti-korozijskom premazu za dugotrajnu-izdržljivost na otvorenom. Napunjen izolacionim uljem visokog kvaliteta, rezervoar obezbeđuje električnu izolaciju i efikasno hlađenje kroz cirkulaciju ulja. Sklop rezervoara uključuje čahure, indikatore temperature/nivoa ulja, uređaje za rasterećenje pritiska i Buchholz relej. Bočni zidovi integrišu radijatore koji se mogu ukloniti, sa odvodnim ventilima i otvorima za uzorkovanje na dnu, formirajući sveobuhvatan sistem za zaštitu, hlađenje i nadzor.

2.4 Završna skupština

Konačni sklop integriše jezgro, VN/NN namotaje i izolacione sisteme u rebrasti rezervoar nakon vakuumskog sušenja i punjenja ulja. Instaliraju se ključne komponente kao što su provodnici, rashladni uređaji, zaštitni releji i sistemi za nadzor, nakon čega slijede hermetički testovi i puni rutinski testovi za provjeru mehaničkog integriteta, električnih performansi i operativne pouzdanosti prema standardima.

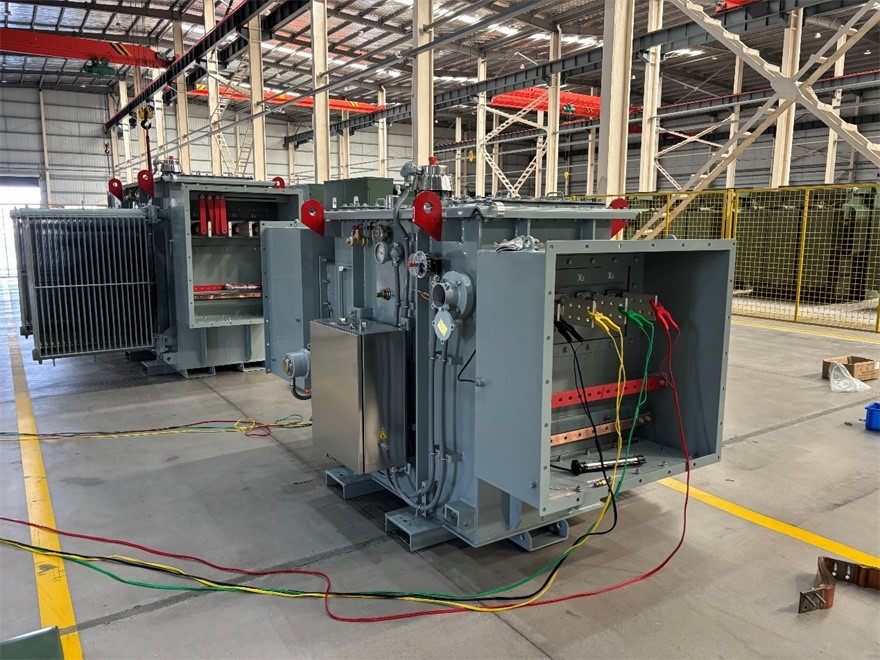

03 Testiranje

04 Pakovanje i otprema

4.1 Pakovanje

Transformator električne trafostanice je upakovan u čeličnu-drvenu hibridnu strukturu, omotan filmom protiv rđe i obložen materijalima koji apsorbuju udar-. Čelične trake pojačavaju vanjštinu, sa oznakama za podizanje i naljepnicama za{4}}otporne na vlagu kako bi se spriječila mehanička oštećenja i korozija okoline tokom transporta.

4.2 Dostava

Transformator trafostanice se prvo transportuje teškim-kamioni do luke, sa specijalizovanim sigurnosnim uređajima koji osiguravaju stabilnost. Po dolasku u luku za transport kontejnera, ukrcava se u kontejner ili ravnu regal, ojačava i tretira za zaštitu od vlage prije nego što se otpremi putem kontejnerskog broda. Tokom tranzita, kontejner je osiguran na palubi ili u skladištu, uz praćenje-stvarnog vremena temperature, vlažnosti i vibracija kako bi se garantovala sigurna isporuka u odredišnoj luci.

05 Lokacija i sažetak

Kao kamen temeljac energetskih sistema, naši transformatori podstanica ističu se vrhunskom pouzdanošću, visokom efikasnošću i produženim vijekom trajanja, osiguravajući stabilan prijenos energije širom svijeta. Uz najsavremeniju-tehnologiju i rigoroznu kontrolu kvaliteta, isporučujemo rješenja po mjeri koja ispunjavaju različite zahtjeve. Odabir naših proizvoda znači prihvaćanje sigurnosti, performansi i održive energetske budućnosti.
