630 kVA Cast Resin Transformer Dry Type-66.6/0.55 kV|Južna Afrika 2024

01 General

1.1 Pozadina projekta

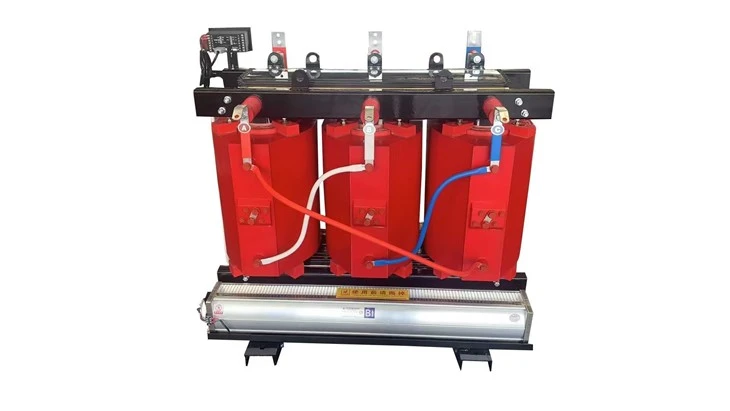

Transformator suvog tipa od 630 kVA od smole isporučen je u Južnu Afriku 2024. godine, nazivna snaga transformatora je 630 kVA. Visok napon ovog suvog transformatora je 66,6kV, a niski napon 0,55kV. Ovaj visokonaponski suvi transformator je opremljen izmjenjivačem slavina bez opterećenja, raspon odvajanja je ±2*2,5% na primarnoj strani, hlađenje je AN/AF. Transformator ima inteligentni sistem kontrole temperature signala, koji može automatski detektovati i prikazati radnu temperaturu trofaznog namotaja-, automatski pokretati i zaustavljati ventilator, i ima alarm, isključivanje i druge funkcije. Naš suhi transformator od 630 kVA je dizajniran sa naprednom tehnologijom i usvaja visokokvalitetne materijale i komponente, što rezultira pouzdanim kvalitetom i dugim radnim vremenom. Ovaj transformator suvog{14}}tipa koji proizvodi naša kompanija ima karakteristike jake otpornosti na kratki spoj{15}}, malog opterećenja održavanja, visoke efikasnosti rada, male veličine, niske razine buke i često se koristi na mjestima sa visokim zahtjevima za performanse kao što su sprječavanje požara i sprečavanje eksplozije. Siguran, vatrootporan, bez zagađenja, može se direktno upravljati pri velikom opterećenju.

Osiguravamo da je svaka od naših isporučenih jedinica podvrgnuta rigoroznom potpunom prijemnom testiranju. Pružamo jedan-paket usluga od savjetovanja, ponude, proizvodnje, instalacije, puštanja u rad, obuke do-usluga nakon prodaje. Naši proizvodi sada posluju u više od 50 zemalja svijeta. Cilj nam je biti vaš najpouzdaniji dobavljač, kao i najbolji poslovni partner!

1.2 Tehnička specifikacija

Specifikacija i tehnički list transformatora od 630 kVA livenog suvog tipa transformatora

1.3 Crteži

630 kVA lijevani suhi transformator nacrt i veličina.

02 Proizvodnja

2.1 Jezgro

Za specifikaciju jezgara za transformatore od livene smole, gubici bez-opterećenja, buka i struja bez{1}}opterećenja su bitne karakteristike kvaliteta koje su, u mnogim slučajevima, od odlučujućeg značaja. Stoga je dizajn jezgra važan inženjerski zadatak. Ovo uključuje precizan geometrijski dizajn, određivanje svojstava materijala magnetne ploče koja će se koristiti i mnoge detalje, uključujući mjere dizajna kao što su one za kontrolu vibracija, kosih položaja i drugih mehaničkih zahtjeva.

Gvozdeno jezgro je jedna od najosnovnijih komponenti transformatora, koja je dio magnetskog kola transformatora. Primarni i sekundarni namotaji transformatora nalaze se na željeznoj jezgri. Da bi se poboljšala magnetna permeabilnost magnetnog kola i smanjio gubitak vrtložne struje u gvozdenom jezgru, gvozdeno jezgro je obično napravljeno od 0,35 mm silikonskog čeličnog lima sa površinskom izolacijom. Gvozdeno jezgro je podeljeno na dva dela: stub gvozdenog jezgra i gvozdeni jaram. Namotaj je postavljen na gvozdeno jezgro, a gvozdeni jaram povezuje gvozdeno jezgro da formira zatvoreni magnetni krug.

2.2 Namotavanje

Transformatore od livene smole karakteriše to što su provodnici VN namotaja u potpunosti ugrađeni u zatvoreno telo od livene smole sa glatkom površinom. Toplotne rezerve zbog posebne primarne izolacije dozvoljavaju preopterećenje. transformatori od livene smole imaju vakum-inkapsulirane visokonaponske namotaje čiji je namotaj dizajniran kao dvoslojni-namotaj. To znači sigurnost u rukovanju udarnim naponima koji su uzrokovani udarima groma ili vakuumskim{5}}prekidačima.

Niskonaponski namotaj SCOTECH transformatora od livene smole gotovo je uvijek dizajniran kao namotaj od folije.
Prednosti ovog oblika namotavanja su-razumljive:

● Smanjenje dodatnih gubitaka

● Uravnotežena raspodjela temperature unutar namotaja

● Visoka sposobnost{0}} kratkog spoja

2.3 Završna skupština

1. Uklonite gornji gvozdeni jaram sa naslaganog gvozdenog jezgra i četkom nanesite epoksidnu smolu na stub jezgre i donju vezu, zahtevajući da epoksidna smola bude ravnomerno premazana bez bradavica boje, debljine oko 0,5 mm, i stavite je na sobnu temperaturu radi prirodnog očvršćavanja. Prilikom farbanja obratite pažnju da dijagonalni spojevi željeznog jarma ne smiju biti umrljani smolom.

2. Nakon što je smola na gvozdenom jezgru očvrsnula, postavite donji blok za presovanje, povežite zavojnicu visokog pritiska remenom i postavite je na stub jezgra. Imajte na umu da razmak između jezgre i jezgre treba biti jednak.

3. Vezite niskonaponski-namotaj za stub jezgra s remenom i podesite razmak između visokonaponskog-namotaja i stuba jezgra. Ako glavni vazdušni kanal ima pregrade, postavite ih i podesite njihov položaj.

4. Složite željezni jaram i oblikujte ga, a ravnost ne smije prelaziti navedenu vrijednost.

5. Postavite gornji blok za presovanje i stegnite gornju stezaljku. Premažite epoksidnom smolom i ostavite da se osuši na sobnoj temperaturi.

6. Postavite regulator temperature ventilatora prema zahtjevima crteža.

7. Povežite upravljački krug regulatora temperature i ventilatora prema zahtjevima crteža.

8. Povežite priključnu grupu visokonaponskih kablova-u skladu sa zahtjevima crteža.

03 Testiranje

Ispitivanje izolacijskog otpora: Provjerite sposobnost izolacije izolovanih dijelova.

Test otpora{0}}kratkog spoja: Testirajte otpor kratko-namotaja.

Ispitivanje otpora izolacije i napona: provjerite naponsku otpornost izoliranih dijelova.

Test naizmeničnog napona: proverite otpor napona između namotaja i namotaja, između namotaja i uzemljenja i da li postoji unutrašnje pražnjenje u izolovanim delovima.

Test harmonične struje: provjerite izolacijski kapacitet između namotaja i namotaja i između namotaja i uzemljenja.

Ispitivanje čvrstoće površinske izolacije: Provjerite čvrstoću izolacije između namotaja i školjke.

Test gubitka i bez{0}}opterećenja: testirajte gubitak transformatora pod opterećenjem i uslovima bez{1}}opterećenja.

Test pokretanja bez{0}}opterećenja: provjerite performanse pokretanja transformatora bez{1}}opterećenja.

Kratkotrajni{0}}test napona: Provjerite sposobnost transformatora da kratko vrijeme izdrži nazivni napon.

Test kratkog-spoja: Provjerite performanse transformatora u stanju kratkog-spoja.

04 Pakovanje i otprema

05 Lokacija i sažetak

Suhi- transformator lijevan od smole postavlja novi standard u industriji sa svojim izvanrednim performansama, pouzdanim dizajnom i ekološki-prihvatljivim konceptom. Nudeći visoko efikasan i stabilan rad, izuzetnu izdržljivost i prilagodljivost složenim okruženjima, postao je pouzdana osnovna komponenta u energetskim sistemima. Bilo da se radi o industrijskoj proizvodnji, razvoju infrastrukture ili primjeni zelene energije, transformator tipa suvog lijevanog od smole- pruža neusporedivu vrijednost. Njegov odabir nije samo posvećenost visoko-kvalitetnoj električnoj opremi već i proaktivan korak ka pametnijoj i održivijoj budućnosti, osiguravajući dugotrajnu-pouzdanu snagu za svaku upotrebu.
