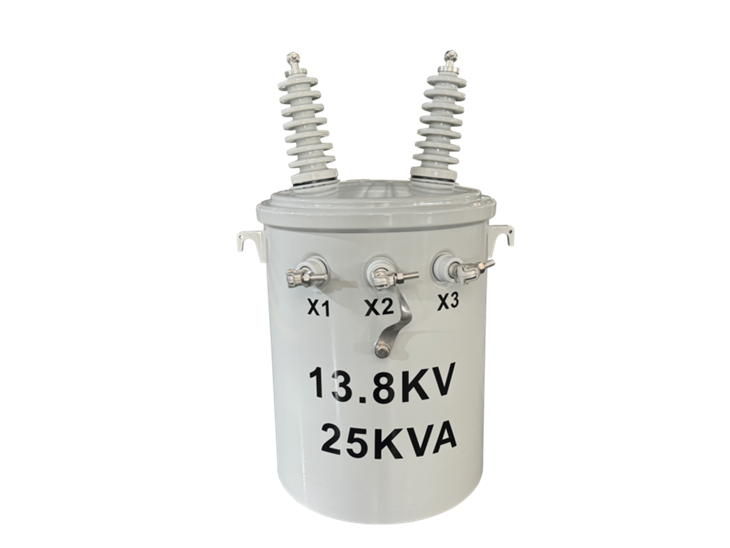

25 kVA transformator rasvjetni stup-13,8/0,24 kV|Gvajana 2025
Kapacitet: 25kVA
Napon: 13.8kV-240/120V
01 General
1.1 Pozadina projekta
2025. godine, naš dugogodišnji-kupac u Gvajani napravio je još jednu narudžbu na veliko, uključujući 50 jedinica 25 kVA jednofaznih-faznih- transformatora montiranih na stup, uz modele od 50 kVA i 100 kVA. Ova ponovna kupovina odražava njihovo kontinuirano povjerenje u kvalitet i performanse naših proizvoda. Uz rastuću potražnju za ruralnom elektrifikacijom, nadogradnjom stambenih objekata i decentraliziranim napajanjem, ovi transformatori od 25 kVA su posebno pogodni za područja niskog-opterećenja gdje su stabilnost, pouzdanost i efikasnost kritični.
Ovi transformatori su u skladu sa standardima IEEE & ANSI C57.12.00, sa primarnim naponom od 13,8 kV i dvostrukim sekundarnim izlazom od 120/240 V, izgrađenim od bakarnih namotaja, 2% impedancije i ±2×2,5% bez{7}}izmjenjivača bez opterećenja. Sa ONAN metodom hlađenja, oni nude pouzdan rad na 60 Hz, bez-gubitka bez opterećenja od 98 W i gubitka opterećenja od 289 W, što ih čini energetski-efikasnim rješenjem za nadzemne distributivne sisteme u udaljenim regijama. Oni također mogu funkcionirati kao transformatori rasvjetnih stubova u sistemima javne rasvjete, parkiralištima ili uličnim{15}}distributivnim mrežama, gdje su kompaktna veličina i pouzdane performanse od suštinskog značaja.
Sa decenijama iskustva u proizvodnji transformatora, specijalizirali smo se za dizajn i proizvodnju transformatora montiranih na jedno-fazni stup-, nudeći visoko prilagođena rješenja za potrebe različitih aplikacija. Naši proizvodi se naširoko koriste u Sjevernoj i Južnoj Americi, podržani striktnim pridržavanjem međunarodnih standarda, robusnom kontrolom kvalitete i odgovornom uslugom.
1.2 Tehnička specifikacija
25kVA monofazni transformator montiran na stup, specifikacija i tehnički list
|
Isporučeno na
Gvajana
|
|
Godina
2025
|
|
Tip
Jednofazni polni transformator
|
|
Standard
IEEE & ANSI C57.12.00
|
|
Nazivna snaga
25 kVA
|
|
Frekvencija
60 HZ
|
|
Polaritet
Subtractive
|
|
Vektorska grupa
Ii0
|
|
Primary Voltage
13800 V
|
|
Sekundarni napon
120/240 V
|
|
Materijal za namotavanje
COPPER
|
|
Impedansa
2%
|
|
Metoda hlađenja
ONAN
|
|
Dodirnite Changer
NLTC
|
|
Tapping Range
±2X2,5%(Ukupni raspon=10%)
|
|
Nema gubitka opterećenja
98 W
|
|
On Load Loss
289 W
|
|
Pribor
Standardna konfiguracija
|
1.3 Crteži
25kVA monofazni transformator montiran na stup, dimenzije i detalji težine
02 Proizvodnja
2.1 Jezgro
Kako bi se poboljšala energetska efikasnost i operativna pouzdanost, ova serija koristi jezgra koja štede energiju{0}}poznata po malim gubicima, maloj buci i izdržljivosti. Površina jezgre je premazana za zaštitu od -vlage i -korozije, osiguravajući stabilne performanse u vanjskim okruženjima.
2.2 Namotavanje
Sa dvije VN izolacije i tri NN izolacije, ovaj transformator koristi bakarnu foliju za visokonaponski-namotaj i bakrenu provodničku žicu za niskonaponsku-stranu. Svi namotaji se podvrgavaju vakuumskom sušenju i izolacijskom tretmanu kako bi se osigurala dielektrična čvrstoća i stabilne performanse u vlažnim vanjskim uvjetima.

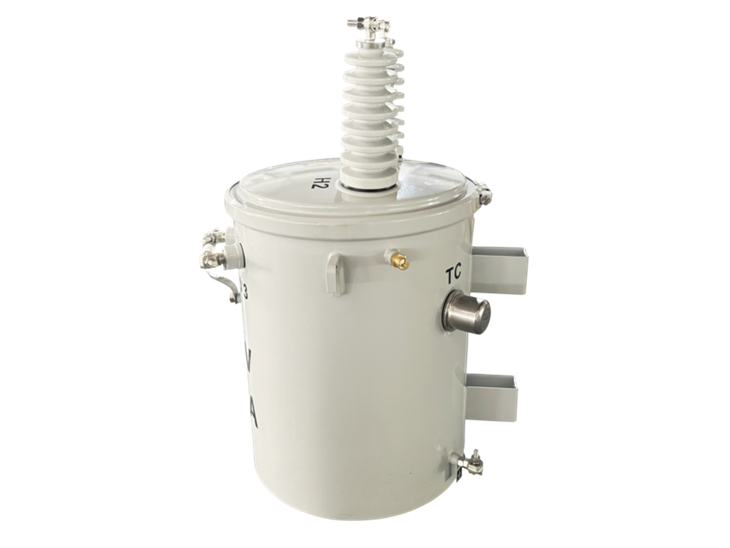

2.3 Tenk
Spremnik je napravljen od visoko-kvalitetne meke čelika i obložen epoksidnom bojom za vrhunsku otpornost na koroziju. Odlikuje se zapečaćenim dizajnom koji prolazi testove nepropusnosti, osiguravajući odlično zaptivanje kako bi se spriječilo curenje ulja i ulazak vlage. Sa 885 mm u visinu, 660 mm u širinu i 580 mm u dužinu, podržava ONAN hlađenje kako bi održao stabilan rad transformatora i efikasno odvođenje toplote.
Tokom montaže, visokonaponske-čaure se montiraju na vrh i koriste tipove vijaka sa ušicom od 18 kV sa otpornim naponom munje od 125 kV, pružajući odličnu puznu stazu i električnu izolaciju. Niskonaponske čahure su postavljene sa strane-, nominalne na 250 A. Takođe je instaliran ventil za smanjenje pritiska, sa opsegom otpuštanja od 0,03 ± 0,01 MPa, koji osigurava siguran rad pod visokim temperaturama ili nenormalnim uslovima unutrašnjeg pritiska.
03 Testiranje
Rutinski test
1. Mjerenja otpora
2. Testovi omjera
3. Test polariteta
4. Bez gubitaka opterećenja i struje bez opterećenja
5. Gubici opterećenja i napon impedancije
6. Test primijenjenog napona
7. Test otpornosti na inducirani napon
8. Mjerenje otpora izolacije
9. Dielektrični test ulja
10. Ispitivanje curenja s tlakom za transformatore uronjene u tekućinu
Testing Standard
• IEEE C57.12.20-2017
IEEE standard za nadzemne distributivne transformatore{0}}tipa 500 kVA i manje; Visok napon, 34500 V i ispod; Niski napon, 7970/13 800YV i ispod
• IEEE C57.12.90-2021
IEEE standardni testni kod za-uronjene distribucijske, energetske i regulacione transformatore
• CSA C802.1-13 (R2022)
Minimalne vrijednosti efikasnosti za distribucijske transformatore{0}}punjene tekućinom
Rezultati ispitivanja jednopolnog transformatora iz serije od 50 jedinica
|
br. |
Test Item |
Jedinica |
Prihvatljive vrijednosti |
Izmjerene vrijednosti |
Zaključak |
|
1 |
Mjerenja otpora |
/ |
/ |
/ |
Proći |
|
2 |
Ratio Tests |
/ |
Odstupanje omjera napona na glavnom odvodu: manje od ili jednako 0,5% Simbol veze: Ii0 |
-0.07 |
Proći |
|
3 |
Testovi polariteta |
/ |
Subtractive |
Subtractive |
Proći |
|
4 |
Gubici bez{0}}opterećenja i struja pobude |
% kW |
I0 :: dati izmjerenu vrijednost P0: daje izmjerenu vrijednost tolerancija za gubitak bez opterećenja je +10% |
0.77 0.083 |
Proći |
|
5 |
Gubici opterećenja, napon impedancije, ukupni gubici i efikasnost |
/ kW kW |
t:85 stepeni Z%: izmjerena vrijednost Pk: izmjerena vrijednost Pt: izmjerena vrijednost tolerancija za impedanciju je ±10% tolerancija za ukupni gubitak opterećenja je +6% |
2.41 0.293 0.376 98.82 |
Proći |
|
6 |
Test primijenjenog napona |
/ |
HV:34KV 60s NN: 10kV 60s |
Ne dolazi do kolapsa ispitnog napona |
Proći |
|
7 |
Test otpornosti na inducirani napon |
/ |
Primijenjeni napon (KV): 2 Ur Trajanje(a): 48 Frekvencija (HZ): 150 |
Ne dolazi do kolapsa ispitnog napona |
Proći |
|
8 |
Mjerenje otpora izolacije |
GΩ |
HV-LV na zemlju LV-HV na zemlju HV&LV na uzemljenje |
30.9 10.8 10.9 |
Proći |
|
9 |
Test curenja |
/ |
Primijenjeni pritisak: 20kPA Trajanje:12h |
Bez curenja i bez oštećenja |
Proći |
|
10 |
Dielektrični test ulja |
kV |
Veće ili jednako 45 |
54.18 |
Proći |

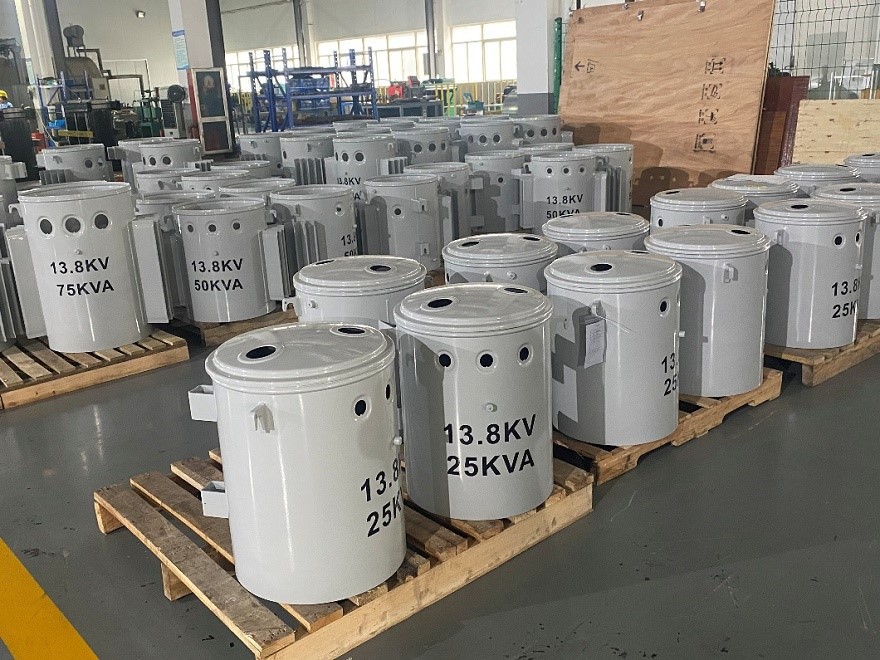

04 Pakovanje i otprema
4.1 Pakovanje
4.2 Dostava
05 Lokacija i sažetak
Ovaj 25 kVA mono-fazni stup-transformator je dio ponovljene narudžbe od dugoročnog-kupca u Gvajani, naglašavajući dosljedne performanse našeg proizvoda i povjerenje tržišta. Posebno dizajniran za decentraliziranu i ruralnu distribuciju električne energije, idealan je za regije koje zahtijevaju stabilna, efikasna i kompaktna rješenja za aplikacije niskog-opterećenja kao što su stambeno napajanje, poljoprivredne zone, transformatori rasvjetnih stubova i van{6}}mrežne zajednice.
Napravljen da zadovolji međunarodne standarde, transformator je dizajniran za oštra vanjska okruženja, sa poboljšanom izolacijom, konstrukcijom otpornom na koroziju-i pouzdanim hlađenjem. Njegov zatvoreni dizajn rezervoara i kvalitetno{2}}testirane komponente osiguravaju sigurnost i izdržljivost u izazovnim uvjetima kao što su visoka vlažnost i varijacije temperature.
Uz rastući razvoj infrastrukture u Latinskoj Americi i rastuću potražnju za lokaliziranom opskrbom energijom, ovaj transformator predstavlja praktičnu, energetski{0}}efikasnu opciju za proširenje i nadogradnju distributivnih mreža u udaljenim ili nedovoljno opskrbljenim područjima.
